调速泵调速与节流阀调节流量有哪些区别?

发布时间:2020-07-08 10:18


不少客户在实际使用过程时,由于选型估算出入、考虑余量、流量衰减等情况,造成实际使用时所需流量与泵的额定流量不完全匹配,需要对气泵流量进行调节,才能达到所需流量。流量的调节方式一般有两种,一种是依靠泵自身的调速功能实现对流量的调节,另一种是在管路中加入节流阀、流量调节阀等外部元件实现流量的调节,两种调节流量的方式可根据自身的工况酌情选择。

一、泵自带功能调速


我司气泵以PWM、旋钮、频率调速为主,部分产品顶配型可以屏幕触控调速,这类型泵适合有上位机控制的场景使用:

1、优势:通过PLC或者单片机直接输出一个pwm信号、频率信号、电压信号等,泵的电板接收此信号,并根据信号来对泵的转速进行调节,泵的转速降低,流量随之降低,泵的转速增加,流量也相应增大,实现对气体采样或者传输气体流量自动控制。采用信号控制泵转速调节流量便于将泵集成到自动控制系统中进行动态流量控制,不需要外接节流阀,气液路结构简单,也可以将旋钮、液晶屏等方便的UI开放给用户随时进行调整与控制

2、不足:通过降低转速实现流量降低,气流脉动性的情形会凸显出来,如果对气流稳定性要求高,需慎用;调节范围有限,泵电机运转速度调节范围受限于转动力矩限制有下限,此类调节方式调节的流量大约为全载流量的一半左右,若:空载平均流量为6L/min,那么能调节的范围大约就是3L-6L/min。

3、选型指导:若需要将泵集成到自动控制系统中,通过信号调节流量,可选用支持PWM信号调速、频率信号调速、电压信号调速的产品系列,如C09/C15/D15/D23/S23系列支持 PWM信号调速,C09/C26/C30/D35/S36/C50/D50系列支持频率信号调速。如需要手动控制进行调速,则可以选用具有旋钮调速或液晶屏触控调速的产品,例如C09/C26/C30/D35/C50/D50等产品。详讯我司售前工程师。



二、节流阀调速


节流阀调速是将阀接入气体管路中,通过开合管路通径实现调速,适合实验室、传输流体精度较高的场景使用:

1、优势:调节通径的大小来调节流量,因此可以实现零到满流量的调节;如果阀的精度足够高,还可以实现流量的微调,在实验测试的时候,需要定量调节,所以多采用阀来调节流量;由于是开合通径调节流量,因此气流的脉动性很低,远远小于前种方式。

2、不足:手动机械式的调节流量,在工业上使用不如自控调节方便,频繁调节流量时耗费人力;阀需与管路配套使用,若管路已确用,需通过转接或者其他方式将阀接入回路。支持信号自动调节的阀往往价格较贵,经济型不如直接通过控制调速泵调节流量。

3、选型指导:如需要选配手动控制节流阀产品,可根据管路尺寸选择FA/FB系列精密控制阀。

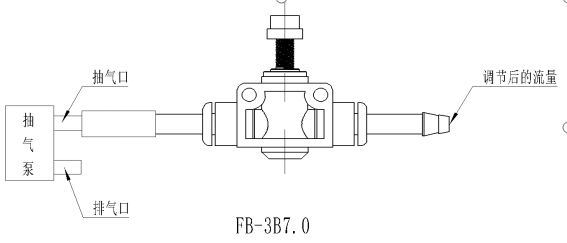

调节阀调节流量气路示意
